针对家居设计的需求,设立背景音乐系统,家庭各居室应能播放包括CD、MP3和AM/FM调频在内的各类音频源。根据住宅平面布局特点,各房间应有不同的设计方案。
1、需求分析
(1)可将多路音源输入背景音乐系统,并可自由切换音源如CD、DVD、MP3、FM等。
(2)各房间都有独立的音量控制和音源切换开关,可以单独对房间内的扬声器进行开关、音量调节,而不影响其他房间的收听。
(3)定时开关功能,根据程序设定,自动定时打开背景音乐,播放各类音乐源。
(4)遥控功能,可通过遥控器对音乐背景系统进行控制。
(5)与其他系统的联动。
2、系统结构
智能家居背景音乐系统主要由三部分组成:音源部分、控制部分、播放部分。系统结构框图如下:

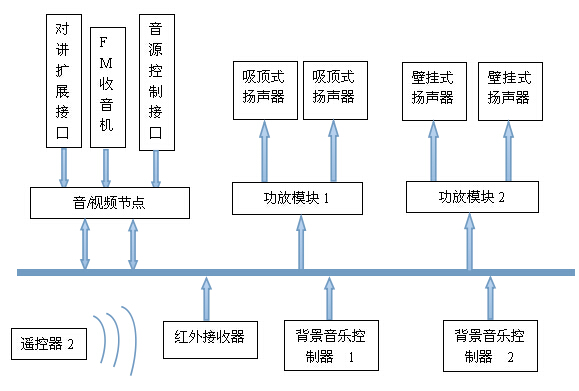

背景音乐系统结构框图
(1)系统可选择多种电源:系统的音源接口可接VCD、CD、MP3、FM广播等输入信号,可播放丰富的节目音源。
(2)控制部分:由背景音乐控制器、信号处理模块组成。背景音乐控制器有手动面板控制和红外控制两种。信号处理模块可将控制信号转换成功放模块地址的信号,供功放模块识别和接受,功放模块的输出端与背景音乐扬声器相连,实现最终背景音乐的输出。
(3)放音部分:由功放模块和设于各个房间的扬声器组成,功放模块的选择主要取决扬声器的功率,功放功率的大小主要根据所有扬声器总功率之和决定,各类扬声器功率之和一般为功放功率的70%。扬声器的选择可根据房间的面积、功能,用户的要求来决定数量和类型。
3.系统功能
该系统具有高保真、立体声音质效果。内置音源接口,可以同时使用4种音源:FM台、MP3、DVD/CD、电视信号,并有功放阵列及控制系统,通过背景音乐控制器即可实现对不同音源的直接、完全控制,可方便于往返于不同音源的控制操作。对于每个房间,都可设立独立的音源接口,每个独立的房间又可独立的选择4种不同的音源信号,因此它支持不同房间的独立音源控制,并可进行不同房间的单独音量控制,内置高灵敏调频收音模块,支持80个FM电台的自动搜索,在FM状态下支持通过控制面板调节电台。可以设置系统的定时开关,具备唤醒功能。另外可以通过RS-485接口或RS-432接口与对讲系统及其他控制系统的联动,当有访客呼叫时,背景音乐将音量控制到0-10%,对讲通话结束后,背景音乐音量自动恢复原有的音量,在控制方式上,可采用本地手动控制、红外线控制、网络远程控制,也可输入场景里进行场景控制。
